احتمالاً برای شما پیش آمده است که به این موضوع فکر کنید که زیرساخت‌های مدرن شهری، از پیاده‌روهای منظم گرفته تا سیستم‌های هدایت آب در حاشیه جاده‌ها، چگونه با چنین دقت و سرعت بالایی ساخته می‌شوند؟ در عصر حاضر، با افزایش شتاب توسعه شهری، تکیه بر متدهای سنتی و نیروی انسانی برای تولید قطعات بتنی دیگر پاسخگوی نیازها نیست. دستگاه جدول‌زنی به عنوان یک راهکار صنعتی پیشرفته، تحولی بنیادین در فرآیند تولید جدول‌های بتنی ایجاد کرده است و امکان تولید قطعاتی با کیفیت یکسان و مطابق با استانداردهای مهندسی را در کوتاه‌ترین زمان فراهم می‌سازد. در این مقاله، شما را با انواع دستگاه‌های جدول‌زنی، تفاوت‌های فنی مدل‌های مختلف و معیارهای حیاتی برای خرید و استعلام قیمت دستگاه جدول زنی و لیست قیمت دستگاه بلوک زنی آشنا می‌کنیم تا بتوانید بر اساس بودجه و نیاز تولیدی خود، بهینه‌ترین انتخاب را داشته باشید.
دستگاه جدول‌زنی چیست و چه کاربردی دارد؟
دستگاه جدول‌زنی، تجهیزاتی صنعتی و تخصصی است که با هدف تولید قطعات پیش‌ساخته بتنی، به‌ویژه جدول‌های کنار جاده‌ای، لبه‌های پیاده‌رو و کانال‌های انتقال آب طراحی شده است. هدف غایی این دستگاه، تبدیل مواد اولیه بتنی به قطعاتی است که از ابعاد دقیق، تراکم بسیار بالا و مقاومت فشاری استاندارد برخوردار باشند.
کاربرد این تجهیزات تنها به جاده‌سازی محدود نمی‌شود؛ بلکه در پروژه‌های زیباسازی شهری، تفکیک فضای سبز از مسیرهای تردد و ایجاد سیستم‌های زهکشی شهری، نقشی حیاتی ایفا می‌کنند. بهره‌گیری از این دستگاه‌ها باعث می‌شود خطای انسانی به حداقل برسد و محصول نهایی از نظر بصری و ساختاری کاملاً یکدست باشد؛ موضوعی که در پروژه‌های عمرانی بزرگ، یکی از پیش‌شرط‌های پذیرش کار توسط ناظران فنی است.

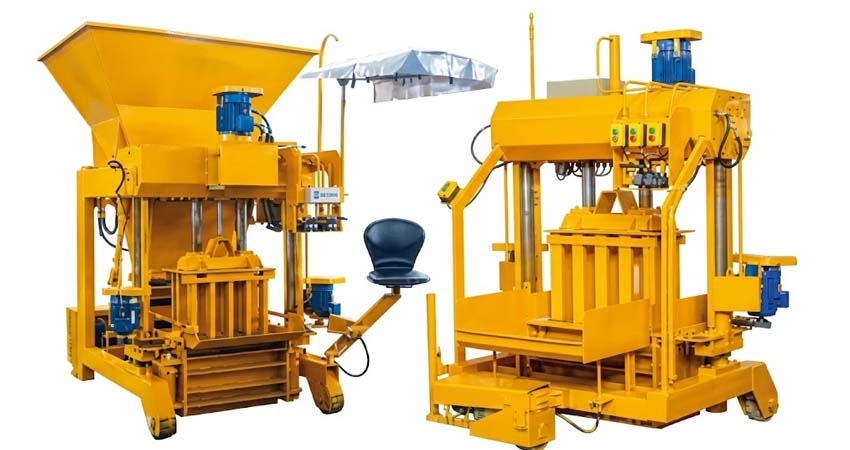

انواع دستگاه جدول‌زنی و کاربرد هرکدام
دستگاه‌های تولید جدول بر اساس سطح اتوماسیون و متد جابه‌جایی به دسته‌های مختلفی تقسیم می‌شوند. هر یک از این مدل‌ها برای مقیاس خاصی از تولید طراحی شده‌اند و هزینه سرمایه‌گذاری متفاوتی را می‌طلبند.
دستگاه جدول‌زن دستی
این مدل، ابتدایی‌ترین نوع دستگاه جدول‌زنی است و معمولاً در کارگاه‌های کوچک یا پروژه‌های محلی به کار می‌رود. در این دستگاه، فرآیند لرزاندن بتن توسط یک یا چند موتور ویبره انجام می‌شود، اما مراحل بارگذاری و دِمولدینگ (خروج قطعه از قالب) به صورت دستی صورت می‌گیرد. ظرفیت تولید این دستگاه‌ها به طور معمول بین ۳۰۰ تا ۱۰۰۰ عدد در هر شیفت کاری است. به دلیل هزینه پایین و سادگی در بهره‌برداری، برای کسانی که تازه وارد این صنعت شده‌اند یا سفارشات محدودی دارند، گزینه‌ای مناسب است.
دستگاه جدول‌زن نیمه اتوماتیک (هیدرولیک)
در این مدل، سیستم‌های هیدرولیک برای اعمال فشار بر بتن جایگزین روش‌های ساده شده‌اند. بهره‌گیری از جک‌های هیدرولیک، تراکم بتن را به طور قابل توجهی افزایش داده و کیفیت محصول نهایی را ارتقا می‌بخشد. ظرفیت تولید در این دستگاه‌ها به دلیل سرعت بیشتر در عملیات پرس، به ۸۰۰ تا ۱۵۰۰ عدد در شیفت می‌رسد. این مدل‌ها تعادلی ایده‌آل میان هزینه خرید و بازدهی تولید ایجاد می‌کنند و برای تولیدکنندگانی که قصد دارند بازار محلی خود را گسترش دهند، انتخابی هوشمندانه هستند.
دستگاه جدول‌زن تمام اتوماتیک (پرسی)
این دستگاه‌ها برای تولیدات انبوه در مقیاس صنعتی طراحی شده‌اند و تقریباً تمام مراحل، از لرزاندن تا پرس نهایی و خروج قطعه، توسط سیستم‌های اتوماتیک و تابلوهای کنترل PLC مدیریت می‌شود. ظرفیت تولید در این مدل‌ها بسیار چشم‌گیر است و می‌تواند از ۱۰۰۰ تا ۵۵۰۰ عدد در هر شیفت به طور مداوم تولید کند. نکته قابل توجه این است که با وجود حجم بالای تولید، تنها به یک اپراتور برای نظارت بر سیستم نیاز است. این دستگاه‌ها بیشترین نرخ بازگشت سرمایه (ROI) را برای سفارشات کلان شهری و پروژه‌های بزرگ ملی دارند.
برای درک بهتر تفاوت‌های عملیاتی این سه مدل، جدول مقایسه‌ای زیر را بررسی کنید:
| شاخص مقایسه | مدل دستی | مدل نیمه اتوماتیک | مدل تمام اتوماتیک |
|---|---|---|---|
| تولید در هر شیفت | ۳۰۰ تا ۱۰۰۰ عدد | ۸۰۰ تا ۱۵۰۰ عدد | ۱۰۰۰ تا ۵۵۰۰ عدد |
| سطح هزینه خرید | پایین | متوسط | بالا |
| کیفیت تراکم بتن | متوسط | بالا | بسیار بالا |
| بازگشت سرمایه (ROI) | کندی / محدود | متوسط | بسیار سریع (در پروژه‌های کلان) |
تفاوت دستگاه‌های جدول‌زن ثابت و متحرک
علاوه بر سطح اتوماسیون، از نظر ساختار بدنه نیز دو دسته دستگاه وجود دارد. دستگاه‌های ثابت دارای شاسی‌های سنگین و مستحکمی هستند و می‌توانند فشار پرس بسیار بالایی (در محدوده ۲۰ تا ۳۰ تن) اعمال کنند که منجر به تولید قطعاتی با تراکم فوق‌العاده زیاد می‌شود. در مقابل، دستگاه‌های متحرک مجهز به موتور و چرخ هستند و امکان جابه‌جایی دستگاه در محیط کارگاه را فراهم می‌کنند. البته به دلیل ماهیت متحرک، فشار پرس آن‌ها کمتر است و معمولاً در محدوده ۸ تا ۱۰ تن قرار دارد؛ لذا برای پروژه‌هایی که نیاز به جابه‌جایی مداوم در سایت‌های مختلف دارند، کاربردی‌تر است.
ظرفیت تولید دستگاه جدول‌زنی
محاسبه ظرفیت تولید در دستگاه‌های جدول‌زنی به صورت مطلق نیست و به متغیرهای متعددی بستگی دارد. هرچند سازندگان یک بازه تولیدی را اعلام می‌کنند، اما در عمل، میزان خروجی تحت تأثیر عوامل محیطی و مدیریتی است.
عوامل مؤثر بر میزان تولید روزانه
-
تعداد قالب‌ها: دستگاه‌ها با تعداد قالب‌های مختلف (مثلاً ۳، ۵، ۶ یا ۸ قالب) عرضه می‌شوند. هرچه تعداد قالب‌ها در هر سیکل تولید بیشتر باشد، خروجی هر بار پرس افزایش می‌یابد.
-
زمان سیکل: مدت زمانی که طول می‌کشد تا بتن بارگذاری، ویبره و پرس شده و سپس از قالب خارج گردد.
-
روش تغذیه بتن: بهره‌گیری از میکسرها و سیستم‌های انتقال اتوماتیک بتن به جای بارگذاری دستی، سرعت تولید را به شدت افزایش می‌دهد.
-
مهارت نیروی انسانی: سرعت اپراتور در جابه‌جایی قالب‌ها و مدیریت مواد اولیه نقش مستقیمی در دستیابی به حداکثر ظرفیت دارد.

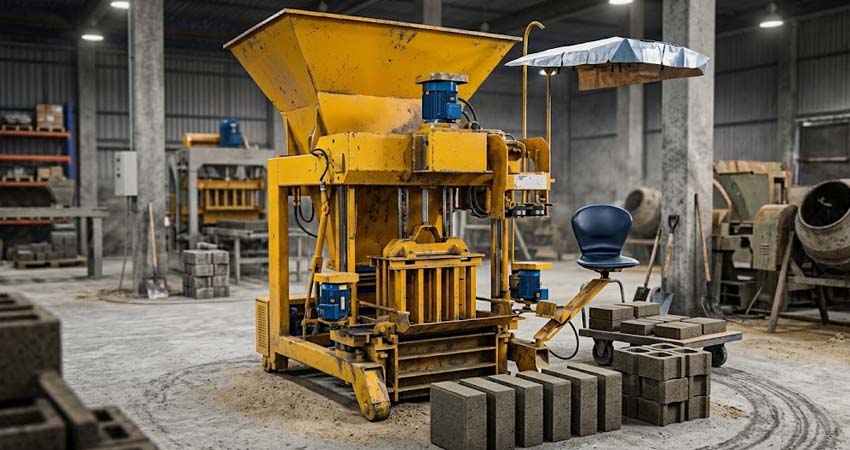

نکات مهم در انتخاب دستگاه مناسب جدول‌زنی
خرید دستگاه جدول‌زنی یک سرمایه‌گذاری بلندمدت است و هرگونه اشتباه در انتخاب مدل می‌تواند منجر به ضررهای مالی یا عدم توانایی در پاسخگویی به سفارشات شود.
1. تحلیل نیاز تولید و بودجه
پیش از هر چیز باید تخمین بزنید که به طور متوسط در هر ماه به چه مقدار طول جدول نیاز دارید. اگر قصد ورود به مناقصات شهری را دارید، مدل‌های تمام اتوماتیک تنها گزینه منطقی هستند؛ زیرا سرعت تولید پایین در پروژه‌های بزرگ، ریسک جریمه‌های تأخیری را افزایش می‌دهد. اما اگر بازار هدف شما ویلاسازان و پیمانکاران خرد است، مدل‌های دستی یا نیمه اتوماتیک با سرمایه اولیه کمتر، ریسک شما را کاهش می‌دهند.
2. بررسی کیفیت بدنه، متریال و سیستم هیدرولیک
به دلیل ارتعاشات شدید در هنگام ویبره، شاسی دستگاه باید از پروفیل‌های ضخیم و ترجیحاً فولاد گالوانیزه ساخته شده باشد تا در برابر زنگ‌زدگی و خستگی فلز مقاوم باشد. همچنین دقت در برش‌های CNC بدنه و کیفیت پمپ‌ها و شیرهای هیدرولیک بسیار حیاتی است. استفاده از قطعات بی‌کیفیت در سیستم هیدرولیک باعث افت فشار و در نتیجه کاهش تراکم بتن و ایجاد تخلخل در جدول‌ها می‌شود.
3. انتخاب تعداد قالب‌ها و ابعاد استاندارد
ابعاد قالب‌ها باید دقیقاً مطابق با استانداردهای شهرداری و سازمان راه و شهرسازی باشد (به عنوان مثال ابعاد رایج ۵۰x۵۰x۱۵ سانتی‌متر). بررسی کنید که آیا دستگاه قابلیت تعویض قالب برای تولید مدل‌های مختلف (مانند جدول‌های منحنی یا کانال‌ها) را دارد یا خیر. تعداد قالب‌ها را بر اساس فضای محیط کارگاه و سرعت خشک شدن بتن انتخاب کنید.
در صورت قصد خرید دستگاه دست دوم، حتماً این چک‌لیست را بررسی نمایید:
- بررسی عدم وجود ترک یا خمیدگی در شاسی اصلی
- تست فشار پمپ‌های هیدرولیک و اطمینان از عدم نشتی روغن
- بررسی میزان سایش لبه‌های قالب‌ها و دقت ابعادی آن‌ها
- تست لرزش موتورهای ویبره برای اطمینان از عدم وجود صدای غیرعادی
جمع‌بندی و نتیجه‌گیری
انتخاب دستگاه جدول‌زنی باید بر اساس تحلیل دقیق حجم سفارشات و بودجه موجود صورت گیرد. در حالی که مدل‌های دستی برای شروع فعالیت‌های کوچک مناسب هستند، اما برای کسانی که به دنبال رشد سریع و ورود به پروژه‌های صنعتی هستند، مدل‌های نیمه اتوماتیک و تمام اتوماتیک به دلیل کیفیت بالاتر محصول و سرعت تولید، مزایای رقابتی قابل توجهی دارند. به یاد داشته باشید که کیفیت بدنه و سیستم هیدرولیک، تعیین‌کننده اصلی طول عمر دستگاه و کیفیت نهایی جدول‌های شماست.
